◆ 继承SS500系列的新产品，基于公司EDP高压保护平台
◆ 高速总线可扩展多通道光以太网和2M远方通信接口，支持大容量实时数据通信
◆ 支持电力行业通信标准DL/T 667-1999 和DL/T 860。
◆ 包括SSC、SSE、SSD、SST四个子系列
· SSC 510U 适用于区域电网安全稳定控制
· SSE 520U适用于低频低压减载、过频切机

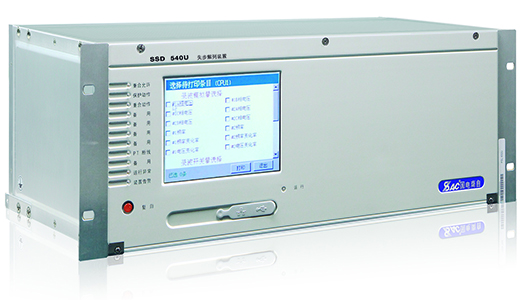

· SSD 540U适用于失步、低频、低压等解列控制
· SST 560U 适应过负荷联切控制
|
功能 |
产品型号 |
||||
|
SSC 510U |
SSE 520U |
SSD 540U |
SST 560U |
|
|
|
区域稳定控制 |
* |
|
|
|
|
|
控制策略查询 |
* |
|
|
|
|
|
远方跳闸 |
* |
|
|
|
|
|
选切负荷 |
* |
|
|
|
|
|
选切机组 |
* |
|
|
|
|
|
过负荷联切 |
* |
|
|
* |
|
|
低压减载 |
|
* |
|
|
|
|
低周减载 |
|
* |
|
|
|
|
过频切机 |
|
* |
|
|
|
|
过压保护 |
|
* |
|
|
|
|
失步解列 |
|
|
* |
|
|
|
低频解列 |
|
|
* |
|
|
|
低压解列 |
|
|
* |
|
|
|
过（逆）功率解列 |
|
|
* |
|
|
|
TV/TA断线 |
|
|
|
|
|
|
应用范围
|
区域电网稳定控制 |
低频低压减载 |
失步解列 |
过负荷联切 |
|
|
|
序号 |
名称 |
主要技术数据 |
||
|
|
输入输出接口资源 |
||||
|
|
1 |
模拟量输入 |
12路（510U 装置36路*N） |
||
|
|
2 |
开关量输入 |
20路（510U装置最大100路*N） |
||
|
|
3 |
开关量输出（信号） |
9路 |
||
|
|
4 |
开关量输出（跳闸） |
11~55路(SSE 520U、 SST560U最大支持50路，510U可扩展) |
||
|
|
录波、通讯、对时、界面、安装 |
||||
|
|
1 |
故障录波 |
不少于8次 |
||
|
|
2 |
事件记录 |
1000次 |
||
|
|
3 |
录波格式 |
COMTRADE |
||
|
|
4 |
通讯接口 |
双485、三以太网 |
||
|
|
5 |
通讯规约 |
DL/T 667-1999 和 DL/T 860 |
||
|
|
6 |
对时 |
空接点、有源24V、RS485时间信号；IRIG-B、秒脉冲、分脉冲对时规约 |
||
|
|
7 |
人机界面 |
320 x 240液晶点阵 |
||
|
|
8 |
安装尺寸 |
4U高 19”机箱，451.6W x 177H x 291L |
||
|
|
主要保护技术指标 |
||||
|
|
1 |
交流输入回路精确工作范围 |
相电压：1V--120V |
||
|
|
相电流：0.04In--10In |
||||
|
|
2 |
模拟量测量精度 |
误差不超过±1% |
||
|
|
3 |
功率精度 |
误差不超过1% |
||
|
|
4 |
频率精度 |
误差不超过±0.01Hz |
||
|
|
5 |
整组动作时间 |
小于40ms （频率功能小于60ms） |
||
|
数字化站接口 |
|||||
|
1 |
数字化SV接口 |
DL/T 860.92点对点及组网 |
|||
|
2 |
数字化GOOSE接口 |
点对点或组网模式下的GOOSE开入开出 |
|||
|
3 |
模拟量接入模式 |
数字采样，传统采样任意组合 |
|||
|
4 |
开关量接入模式 |
GOOSE及传统开入开出任意组合 |
|||
|
5 |
对时方式 |
光纤B码、SNTP、IEC 61588 |
|||
