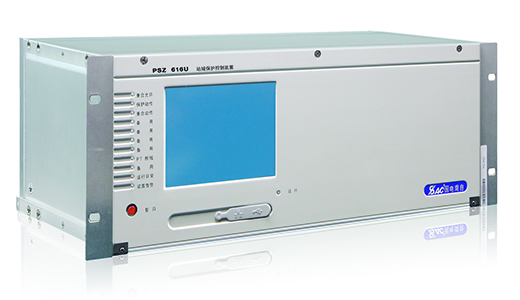

PSZ 616U 站域保护控制装置
产品概述

◆ 全面支持变电站通信网络和系统DL/T 860(IEC 61850)

◆ 支持DL/T 860.81(IEC 61850-8-1)、DL/T 860.92(IEC 61850-9-2)

◆ 可实现就地保护异常时的“功能迁移”,完整替代就地保护的功能

◆ 采用了通用平台,具有通用平台的特色和主要技术性能

◆ 支持前接线前显示要求,可应用在预制舱等特殊场合

应用概述

◆ 适用于220kV及以下电压等级的智能变电站,是面向全站的保护功能和安全自动装置功能一体化的设备

产品功能

◆ 110kV线路冗余保护

◆ 110kV母联(分段) 保护

◆ 110kV失灵保护

◆ 加速后备保护

◆ 10kV母线后备保护

◆ 低频低压减载

◆ 站域备自投

◆ 主变过载联切

◆ 广域保护控制子站

技术特点

序号

名称

主要技术数据

支持间隔资源

1

最大线路间隔接入量

12

2

最大主变间隔接入量

4

录波、通讯、对时、界面、安装

1

故障录波

128

2

事件记录

500

3

录波格式

COMTRADE

4

通讯接口

485、三以太网

5

通讯规约

DL/T 667-1999(IEC 60870-5-103)DL/T 860(IEC 61850)

6

对时方式

IRIG-B、脉冲、规约

7

人机界面

320*240彩色触摸屏

8

安装尺寸

4U 19”机箱,451.6W×177H×291L

主要保护技术指标

1

交流输入回路精确工作范围

电压:0.2V-200V

电流:0.04In-40In

2

模拟量测量精度

误差:不超过±2%

3

动作元件

动作值误差不超过整定值的±5%或±0.02In

4

时间元件

延时允许误差±1%或±40ms

数字化接口

1

规约类型

DL/T 860.92(IEC 61850-9-2)

DL/T 860.81(IEC 61850-8-1)

2

光纤接口

多模LC1310nm
