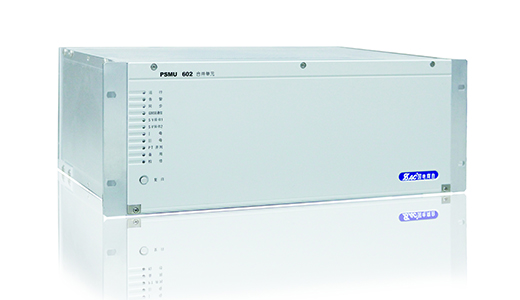

◆ 用于智能变电站的数字化采样装置
◆ 具备交流模拟量采集的功能，采集传统CT/PT输出的二次模拟信号
◆ 可通过GB/T 20840.8报文格式接收光纤同步串口信号，能兼容5Mbit/s及10Mbit/s 的编码速率
◆ 采用DL/T 860.92规定的报文格式，输出同步后的采样值
◆ 适用于110kV及以上电压等级智能变电站数字化采样
◆ 包括2种主要类型
· 间隔合并单元：实现线路、主变等开关间隔的电流电压采集功能，可进行电压切换功能
· 母线合并单元：实现母线电压的采集功能，可进行电压并列功能
间隔合并单元
|
功能 |
产品型号 |
||||||
|
PSMU 602GC |
PSMU 602GC-E |
PSMU 602GC-AU |
PSMU 602GC-B |
PSMU 602GC-F |
PSMU 602GC-FA |
PSMU 602GCN-E |
|
|
电压并列 |
|
|
|
|
|
|
|
|
电压切换 |
* |
* |
* |
* |
* |
* |
* |
|
FT3发送 |
|
|
|
|
|
|
|
|
FT3接收 |
* |
* |
* |
* |
* |
* |
* |
|
61850 9-2 |
* |
* |
* |
* |
* |
* |
* |
|
PPS秒脉冲对时 |
* |
* |
* |
* |
* |
* |
* |
|
1588对时 |
* |
* |
* |
* |
* |
* |
* |
|
B码对时 |
* |
* |
* |
* |
* |
* |
* |
|
数字采样 |
* |
* |
* |
* |
* |
* |
* |
|
ST以太网口 |
* |
* |
* |
* |
* |
* |
|
|
LC以太网口 |
|
|
|
|
|
|
* |
|
应用范围 |
开关间隔合并单元 |
||||||
|
产品型号 |
||||
|
PSMU 602GV |
PSMU 602GV-N |
PSMU 602GV-NU |
PSMU 602GVN-A |
|
|
电压并列 |
* |
* |
* |
* |
|
电压切换 |
|
|
|
|
|
FT3发送 |
|
|
|
|
|
FT3接收 |
* |
* |
* |
* |
|
61850 9-2 |
* |
* |
* |
* |
|
PPS秒脉冲对时 |
* |
* |
* |
* |
|
1588对时 |
* |
* |
* |
* |
|
B码对时 |
* |
* |
* |
* |
|
数字采样 |
* |
* |
* |
* |
|
应用范围 |
母线合并单元 |
|||
|
序号 |
名称 |
主要技术数据 |
|||
|
录波、通讯、对时、安装 |
|||||
|
1 |
事件记录 |
1000次 |
|||
|
2 |
通讯接口 |
以太网，FT3，9-2 |
|||
|
3 |
通讯规约 |
DL/T 860.92 及 GB/T 20840.8 |
|||
|
4 |
对时 |
IRIG-B，1588，秒脉冲 |
|||
|
5 |
安装尺寸 |
4U高 19”机箱，451.6W x 177H x 291L |
|||
|
主要技术指标 |
|||||
|
1 |
交流采样精确度 |
电压误差：不超过± 0.2% |
|
||
|
测量电流误差：不超过± 0.2% |
|
||||
|
保护电流误差：不超过±1% |
|
||||
|
2 |
同步精度 |
小于1?s |
|
||
|
3 |
采样延迟时间 |
不经级联：558?s |
|
||
|
经级联：1308?s |
|
||||
|
4 |
守时精度 |
丢失同步10min后，小于4?s |
|
||
|
5 |
交流输入回路工作范围 |
相电压： 0.2 V～120V |
|
||
|
同期电压：0.2 V～120V |
|
||||
|
电流： 0.04In～40In |
|
||||
|
光纤以太网通信接口 |
|
||||
|
1 |
光纤种类 |
62.5/125μm多模光纤，工作波长1300nm |
|
||
|
2 |
光纤接口 |
ST接口、LC接口 |
|
||
|
3 |
发送功率 |
-20dBm～-14dBm |
|
||
|
4 |
接收灵敏功率 |
-31dBm～-14dBm |
|
||
|
5 |
传输距离 |
≤1.5km |
|
||
|
6 |
接口数量 |
默认8路，可扩充至22路，其中2路可作为9－2输入 |
|
||
|
7 |
接口规约 |
DL/T 860.92，报文发送间隔抖动小于10?s |
|
||
|
串口光纤通信接口 |
|
||||
|
1 |
光纤种类 |
62.5/125μm多模光纤，工作波长850nm |
|
||
|
2 |
发送功率 |
-19dBm～-10dBm |
|
||
|
3 |
接收灵敏功率 |
-24dBm～-10dBm |
|
||
|
4 |
传输距离 |
≤2km |
|
||
|
5 |
接口数量 |
输入：2路 |
|
||
|
6 |
接口规约 |
GB/T 20840.8，兼容5M及10Mbit/s编码速率 |
|
||
|
7 |
光纤接口 |
ST接口 |
|
||
