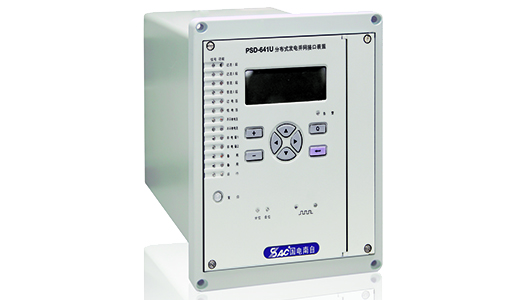

PSD 641U分布式发电并网接口装置
产品概述

 为保护测控一体装置,集成了保护、测控、规约转换、远动功能

实现分布式发电运行监控或调度主站与分布式发电设备之间的信息传递和运行控制

 采用透明化设计,内部元件在系统故障时的动作过程可以全息再现,便于故障分析

 灵活的通信接口方式通讯规约可根据需要灵活组态扩展配置

强大的故障录波功能,支持多种GPS对时

 全面支持变电站通信网络和系统DL/T 860(IEC 61850)

 支持DL/T 860.81(IEC 61850-8-1)、DL/T 860.92(IEC 61850-9-2)

 采用了通用平台,具有通用平台的特色和主要技术性能


应用概述
◆ 35kV及以下电压等级接入电网的分布式光伏发电系统


产品功能

保护功能

ANSI代码

产品型号

PSD 641U

三段过流保护

51/67

*

二段零序保护

51N

*

过负荷保护



*

低频/过频保护

81

*

低电压

27

*

过电压

59

*

逆功率保护

92

*

防孤岛保护



*

规约转换功能



*

远动功能



*

测控功能



*

应用范围

35kV及以下电压等级接入电网的分布式光伏发电系统


技术特点


序号

名称

主要技术数据


输入输出接口资源


1

模拟量输入

11路


2

开关量输入

22


3

开关量输出(信号)

2


4

开关量输出(跳闸)

6路


录波、通讯、对时、界面、安装


1

故障录波

100次


2

事件记录

100次


3

录波格式

COMTRADE


4

通讯规约

IEC60870-5-103IEC60870-5-101

IEC 60870-5-104MODBUSDL/T 645


5

对时方式

空接点、有源24V, RS485


6

人机界面

192 x 64液晶点阵


7

安装尺寸

183.5W x 213H x 231L


要保护技术指标


1

交流输入回路精确工作范围

电压:1V--150V


电流:0.04In--20In


零序电流:0.04A--20A或0.20A--100A


2

保护整组动作时间

电流速断:1.5倍整定值时,不大于40ms


3

保护定值精度

电流定值:   误差不超过2.5%或±0.01IN


电压定值:   误差不超过2.5%或±0.005UN


时间元件:

定时限:误差不超过1%+40ms


4

频率偏差

不大于5%


5

滑差定值

检同期元件角度误差:不大于±3%度

测控指标

1

采样回路精确工作范围

电压:0.2V--120V

电流:0.002In--1.2In

2

电流电压精度

不超过0.2%

3

功率精度

不超过0.5%

4

频率精度

±0.01Hz

5

SOE分辨率

≤1ms

6

遥信传输延时

≤1s

7

遥控响应时间

≤1s

8

遥测传输延时

≤2s

9

遥控成功率

100%

通信接口

1

以太网接口

3路百兆口,110兆口;其中一路百兆口光电可选。

2

串口

4路串口通讯,RS-485/RS-232可选;

3

其他

装置可通过外置模块接入GPRS/CDMA通讯;

工程案例
