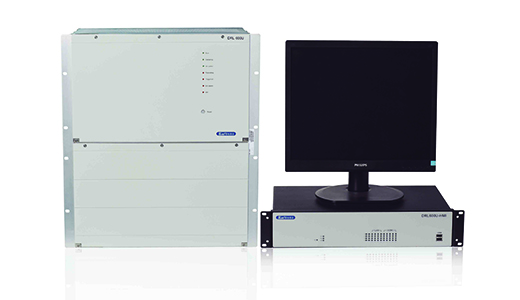

◆ 支持电力系统动态记录装置通用技术条件DL/T 553-2013
◆ 支持电力行业通信标准DL/T 860
◆ 支持前接线前显示要求,可应用在预制舱等特殊场合
◆ 支持传统采样、GOOSE跳闸的采集方式
◆ 支持点对点、组网、SV+GOOSE共网三种组网模式
◆ 支持SV、GOOSE异常告警、异常报文记录和连续报文记录功能
◆ 采用了触发记录和连续记录同源数据双存储设计方法,提高了录波数据的安全性和可靠性
◆ 采用了装置一体化全嵌入式设计结构,结构紧凑,组屏简洁、维护方便,有效减少了机箱之间量的电缆连接,降低了屏柜走线复杂度
◆ 用于35kV~750kV及以上各电压等级的变电站、换流站、石化厂、钢厂、电气化铁路,发电厂等场合
◆ 记录电力系统发生短路故障、系统振荡、频率崩溃、电压崩溃时有关电参量的变化过程
◆ 包括DRL-600-G、DRL-600-DG-G 、DRL-600-DA-G三个个子系列
· DRL-600-G 电力系统故障录波及测距装置应用于常规变电站
· DRL-600-DG-G电力系统故障录波及测距装置应用于混合变电站
· DRL-600-DA-G 电力系统故障录波与测距装置应用于智能变电站
系统功能 |
产品型号 |
|
|||
DRL-600-G |
DRL-600-DG-G |
DRL-600-DA-G |
|
||
常规采集电气量和非电气量 |
* |
* |
* |
|
|
录波、网分一体化功能 |
|
* |
* |
|
|
数字化(IEC 61850)采集电气量和非电气量 |
|
* |
* |
|
|
通过模拟量、开关量及手动触发暂态录波启动 |
* |
* |
* |
|
|
10kHz采样率的故障前后暂态波形记录 |
* |
* |
* |
|
|
4kHz 采样率的故障前后暂态波形记录 |
|
* |
* |
|
|
常态波形记录(2kHz连续记录7天) |
* |
* |
* |
|
|
波形查阅、显示、打印输出 |
* |
* |
* |
|
|
波形缩放、比较、标注 |
* |
* |
* |
|
|
波形序量分析 |
* |
* |
* |
|
|
阻抗分析 |
* |
* |
* |
|
|
功率因数分析 |
* |
* |
* |
|
|
谐波监视及分析 |
* |
* |
* |
|
|
有效值监视及分析 |
* |
* |
* |
|
|
幅值及相位监视及分析 |
* |
* |
* |
|
|
开关量状态监视 |
* |
* |
* |
|
|
开关量动作顺序记录 |
* |
* |
* |
|
|
线路故障测距 |
* |
* |
* |
|
|
接收GPS装置统一授时; |
* |
* |
* |
|
|
程序自恢复和设备自诊断功能; |
* |
* |
* |
|
|
通道监视,谐波监视,攻角监视; |
* |
* |
* |
|
|
接入多路电源,在主电源失电时自动无缝投入; |
* |
* |
* |
|
|
与变电站内其他系统通信,进行信息交换; |
* |
* |
* |
|
|
接收和执行复归命令功能; |
* |
* |
* |
|
|
IEC61850对外通信(mms) |
* |
* |
* |
|
|
与3个及以上主站通信的功能; |
* |
* |
V |
|
|
|
|
|
|
|
|
应用范围 |
用于35kV~750kV及以上各电压等级的常规变电站、换流站、石化厂、钢厂、电气化铁路,发电厂等场合 |
35kV~1000kV智能(数字化)变电站及电厂等 |
|
序号 |
名称 |
主要技术数据 |
|||
|
输入输出接口资源 |
|||||
|
1 |
常规模拟量输入 |
96路 |
|||
|
2 |
常规开关量输入 |
192路 |
|||
|
3 |
数字化模拟量输入 |
256路 |
|||
|
4 |
数字化开关量输入 |
1024路 |
|||
|
录波、通讯、对时、界面、安装 |
|||||
|
1 |
故障录波 |
5000次 |
|||
|
2 |
事件记录 |
5000次 |
|||
|
3 |
录波格式 |
COMTRADE |
|||
|
4 |
通讯接口 |
双以太网、双485、三以太网 |
|||
|
5 |
通讯规约 |
DL/T 667-1999 和 DL/T 860 |
|||
|
6 |
对时 |
空接点、有源24V, RS485,IRIG-B |
|||
|
7 |
人机界面 |
800x 600液晶点阵 |
|||
|
8 |
安装尺寸 |
DRL600 |
12U高 19”机箱,483W x 533H x 350L |
||
|
DRL600D |
6U高 19”机箱,483W x 266H x 350L |
||||
|
主要技术指标 |
|||||
|
1 |
交流输入回路精确工作范围 |
相电压:0.1V--180V |
|||
|
相电流:0.1A—100A |
|||||
|
2 |
直流电压、电流输入信号额定参数(mA) |
4~20mA 0~75mV 直接采集:0~1000V |
|||
|
3 |
模拟量测量精度 |
误差:不超过±5% |
|||
|
4 |
开关量分辨率:≤1ms; |
||||
|
5 |
金属性短路误差小于3%,其他小于5% |
||||
|
6 |
光口采集数量 |
32个百兆光口或者4个千兆光口 |
|||
|
|
|
|
|||
|
8 |
采样指标 |
常规采集10000点/S 数字化采集4000点/s |
|||
|
9 |
启动方式和要求 |
手动启动 开关量启动 一般模拟量启动方式 发变组专项启动方式 |
|||
|
10 |
启动精度 |
优于2% |
|||
|
11 |
参数整定方式 |
在线整定 远方整定 离线整定 |
|||
|
12 |
故障数据存储 |
录波CPU独立记录存储; 管理CPU面向对象镜像备份多存储 |
|||
数字化站接口 |
||||||
1 |
数据标准 |
DL/T 860.92组网及点对点,GB/T 20840.8/F53 |
||||
2 |
信号 |
点对点或组网模式下的GOOSE开入开出 |
||||
3 |
采样模式 |
数字采样,传统采样和GOOSE开入开出及传统开入开出的任意组合 |
||||
4 |
对时方式 |
光纤B码、SNTP、IEC 61588 |
