◆ 综合测控装置，选配电能量计量和PMU功能
◆ 支持电力行业通信标准DL/T 860
◆ 支持电力行业通信标准DL/T 667-1999
◆ 支持前接线前显示要求，应用在预制舱场合
◆ 用于各电压等级变电站、开闭所、电厂以及冶金、化工等工矿企业的自动化测控
◆ 包括PSR 661U 、PSR 662U、PSR-663U三个型号
· PSR 661U 综合测控装置（6U整层机箱结构）

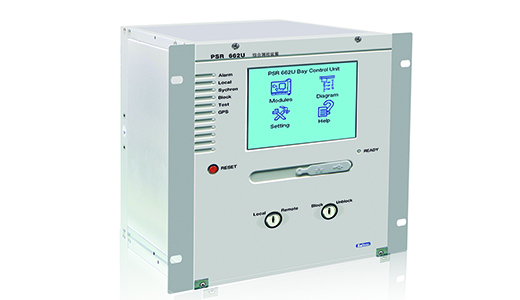

· PSR 662U 综合测控装置（6U半层机箱结构）
· PSR-663U 综合测控装置（4U整层机箱结构，含前接线型号）
|
产品型号 |
|||
|
PSR 661U |
PSR 662U |
PSR 663U |
|
|
遥测功能 |
● |
● |
● |
|
遥信功能 |
● |
● |
● |
|
遥控功能 |
● |
● |
● |
|
遥调功能 |
● |
● |
● |
|
同期功能 |
● |
● |
● |
|
直流量采集功能 |
● |
● |
● |
|
间隔联闭锁功能 |
● |
● |
● |
|
开关偷跳报警功能 |
● |
● |
|
|
间隔主接线图功能 |
● |
● |
● |
|
SNTP对时功能 |
● |
● |
● |
|
GPS对时功能 |
● |
● |
● |
|
时间同步管理功能 |
● |
● |
● |
|
电度计量功能 |
● |
|
○ |
|
PMU功能 |
○ |
○ |
○ |
|
IEC 60870-5-103通讯功能 |
● |
● |
● |
|
IEC 61850通讯功能 |
● |
● |
● |
|
前接线结构 |
|
|
○ |
序号
名称
主要技术数据
输入输出接口资源
1
DI模件（PSR661U/662U）
32路开关量输入
2
DO模件（PSR661U/662U）
16路开关量输出
3
AC-1模件（PSR661U/662U）
4路交流电压输入，3路交流电流输入，4路开关量输入，2路开关量输出
4
AC-2模件（PSR661U/662U）
6路交流电压输入，6路交流电流输入，4路开关量输入，2路开关量输出
5
AC-U模件（PSR661U/662U）
12路电压输入
6
TDCA模件（PSR661U/662U）
4路RTD输入，8路0-5V或4-20mA直流输入，4路0-220V直流输入
7
LDIO模件（PSR661U/662U）
8路磁保持开关量输出，16路开关量输入
8
STI模件（PSR661U/662U）
数字量采集输入，GOOSE开入开出，ST光纤接口
9
DI模件（PSR-663U）
27路开关量输入
10
DO模件（PSR-663U）
14路开关量输出
11
DC模件（PSR-663U）
6路0-5V或4-20mA直流输入
12
AC模件（PSR-663U）
交流采集输入，分为5U4I、5U7I、8U类型
13
CPU模件（PSR-663U）
数字或模拟交流采样采集输入，GOOSE输入输出，IO模件接入
14
MMI模件（PSR-663U）
装置显示和管理功能
通讯、对时、界面、安装
1
事件记录
≥100条
2
SOE记录
≥100条
3
通讯接口
以太网、光纤
4
通讯规约
DL/T 667-1999(IEC 60870-5-103)或DL/T 860(IEC 61850)
5
对时方式
IRIG-B、脉冲、SNTP
6
人机界面
320 x 240液晶点阵触摸屏
7
安装尺寸
PSR 661U
19寸机箱6U高，465W x
266H x 310L
PSR 662U
19寸机箱6U高（1/2），242W x 266H x 310L
PSR-663U
19寸机箱4U高，465W
x 177H x 291L
测控指标
1
采样回路精确工作范围
电压：额定100V、57.735V时0V--120V；额定220V、380V时0--480V
电流： 0.0In--1.2In；0.0In--2In；
2
交流电流电压精度
±0.2%
3
功率精度
±0.5%
4
频率精度
±0.01Hz
5
直流电流电压精度
±0.2%
6
RTD测温精度
±1℃
7
SOE分辨率
≤1ms
8
遥控动作
成功率≥99.99%
9
遥信传输延时
≤1s
10
遥控响应时间
≤1s
11
遥测传输延时
≤2s
数字化站接口
1
规约类型
DL/T 860.81和DL/T 860.92
2
光纤接口
多模LC，1310nm，发送：-20~-14dBm，接收：-31~-14dBm
3
采样模式
数字采样与数字跳合闸
模拟采样与数字跳合闸
模拟采样与硬接点跳合闸
4
对时方式
光纤或电B码、SNTP
